GeoProject

Начало любого проекта: границы участка на спутниковом снимке или топографической основе.

• Контур по координатам из таблицы (градусы или Г°М′С″), импорт KML/KMZ, CSV и TXT
• Рисование контура прямо по снимку: кнопки «Нарисовать полигон» и «Нарисовать прямоугольник», добавление, перемещение и удаление вершин, «прямой угол», привязка к сетке 1′ × 1′ и километровой сетке UTM
• Разбиение участка на лицензионные блоки по минутной или километровой сетке с нумерацией
• Периметр, площадь, центр участка, длины сторон — обновляются при каждом изменении контура
• Подложки: спутник, OpenStreetMap, топографическая основа, геологические карты (Macrostrat, OneGeology); поиск мест, линейка
• Системы координат WGS-84 и UTM с автоматическим определением зоны, километровая сетка UTM
• Загрузка участка в кэш карт — для работы в поле без интернета
• Экспорт контура в KML и CSV, карты в PDF (A4) и PNG

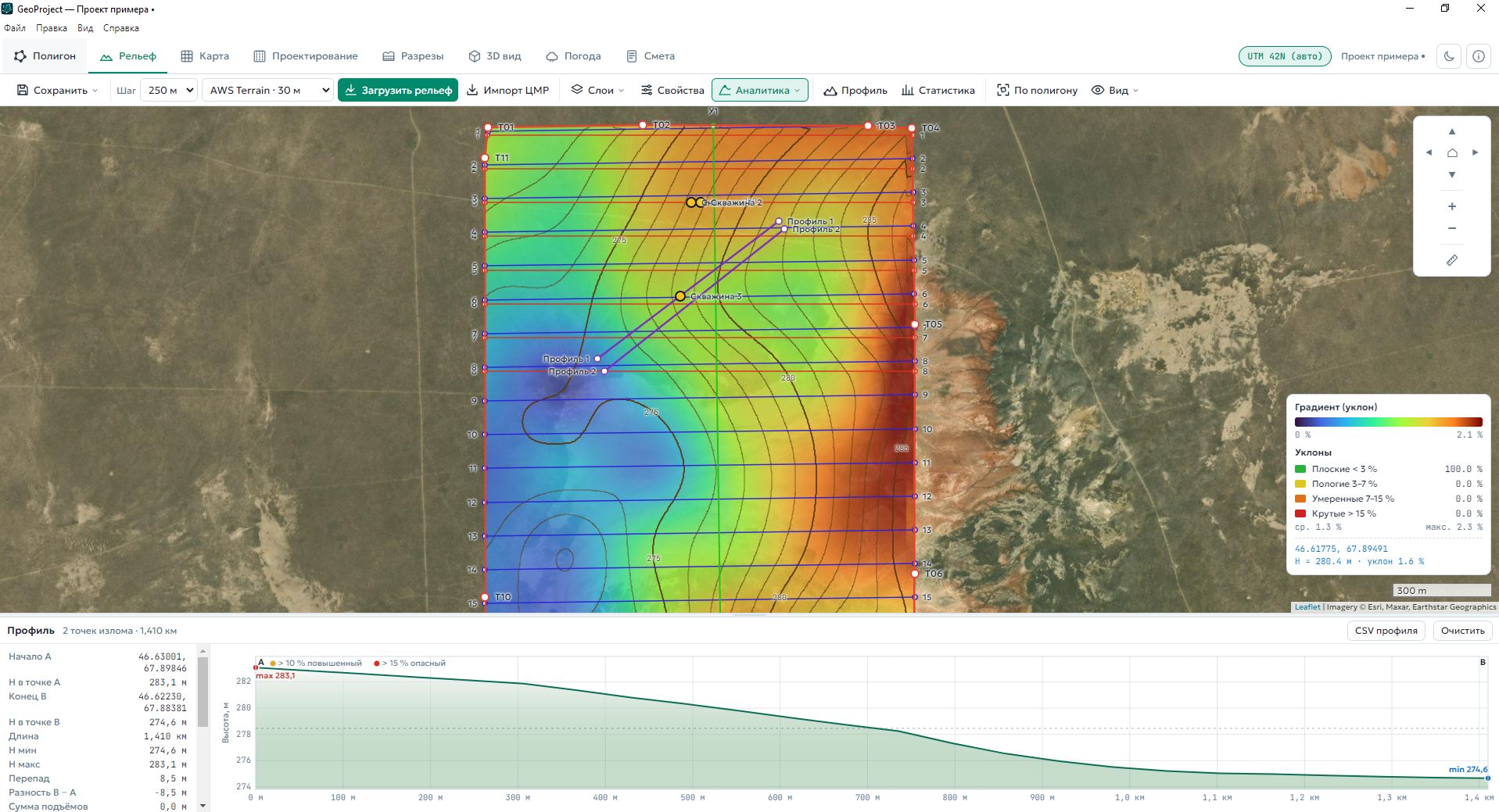

Рельеф участка — основа для проектирования сети, проверки проходимости, разрезов и 3D.

• Загрузка цифровой модели по полигону из нескольких источников (AWS Terrain 30 м, Open-Meteo 90 м, OpenTopoData 30 м), шаг сетки от 30 м до 2 км
• Импорт собственной ЦМР — GeoTIFF, ESRI ASCII, Surfer/Oasis GRD, XYZ (например, съёмка с БПЛА или тахеометром) с шагом до 1 м
• Тепловая карта высот, изолинии, отмывка рельефа, градиент, уклоны по классам, экспозиция склонов, водотоки
• Профиль рельефа по линии любой формы: перепад высот, сумма подъёмов и спусков, участки с повышенным и опасным уклоном, редактируемые точки излома
• Статистика рельефа: минимум, максимум, средняя высота, доли площади по классам уклонов
• Экспорт точек в XYZ, CSV, KML; сетки в GRD (Surfer и Oasis montaj); карты в PDF и PNG

Карты геофизических полей любых лет — для того, чтобы проектировать новую съёмку там, где она нужна.

• Импорт данных: XYZ, CSV, TXT, DAT, TSV, сетки Surfer (ASCII, 6, 7), Oasis montaj GRD, GeoTIFF; координаты в градусах или UTM
• Привязка растровых карт прошлых лет по опорным точкам — старая бумажная карта становится частью проекта
• Гридирование (IDW, кригинг), шкала по процентилям или выравнивание гистограммы, отмывка поля, маски по полигону, объекту или удалённости от точек
• Трансформации: сглаживание, региональное и остаточное поле, полосовой фильтр, вертикальная и горизонтальная производные, Tilt, аналитический сигнал, пересчёт вверх и вниз, приведение к полюсу (RTP); цепочки трансформаций от любой карты
• Калькулятор карт — математические операции между полями разных сетей и съёмок прямо в программе (разность, сумма, отношение, нормирование, собственные формулы с шаблонами); результат — новая карта со всеми возможностями режима
• Контроль качества данных: статистика, гистограмма, поиск выбросов, карта пустот
• Аномалии: выделение по порогу k·σ, контуры, эпицентры, таблица (амплитуда, площадь, простирание), выделение линеаментов, оценка глубины источников методом Эйлера
• Детализация: автоматическая сеть вкрест простирания аномалии — сразу в «Проектирование»
• Профиль по карте с аномалиями; экспорт в PNG, PDF, GRD, KMZ (Google Earth), GeoTIFF значений и цветной GeoTIFF для QGIS и ArcGIS

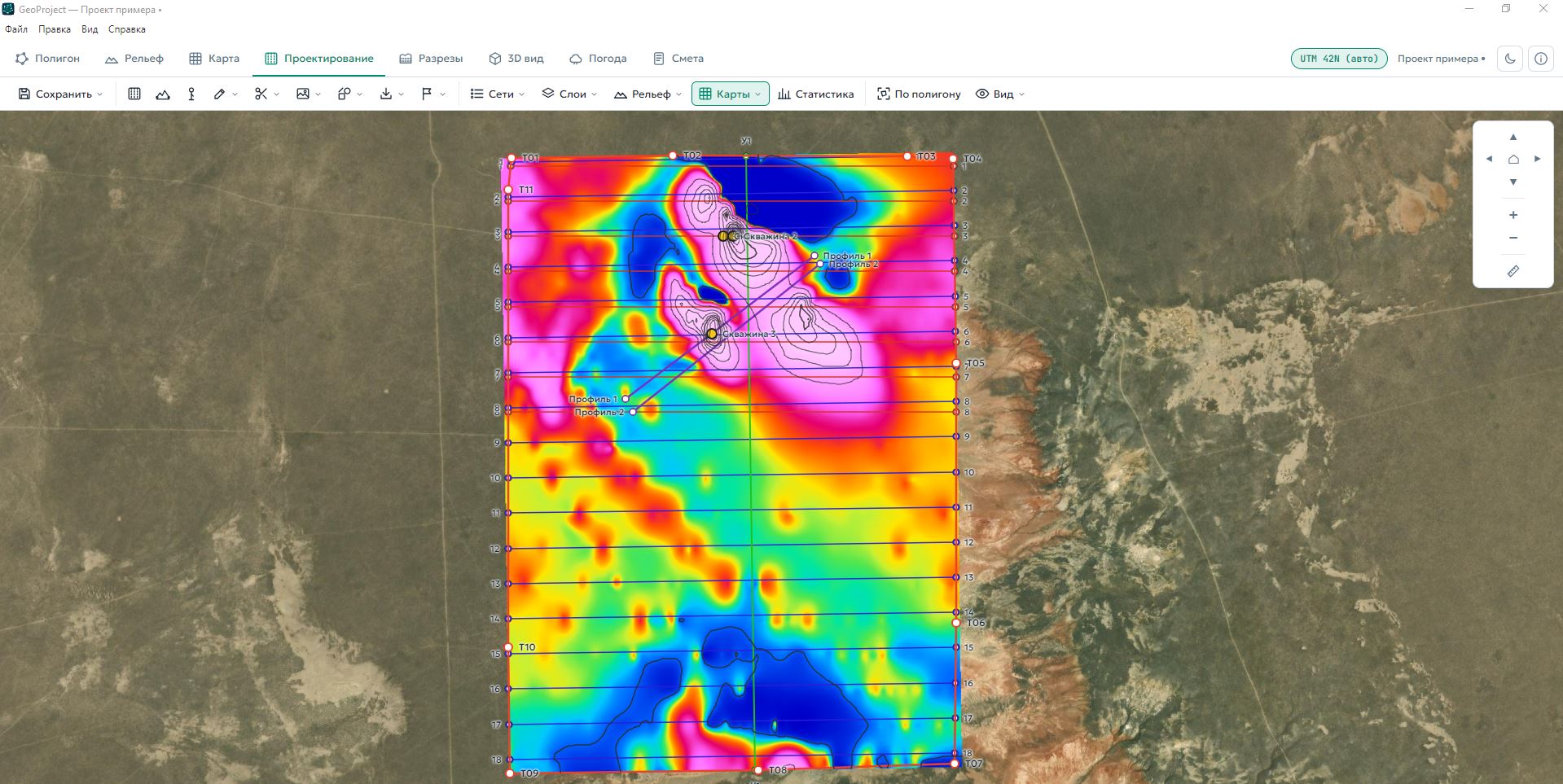

Центральный режим: сеть профилей создаётся мгновенно, сразу с расчётом объёмов и анализом.

Создание сетей

• Метод: магниторазведка, гравиразведка, гамма-спектрометрия, электроразведка и сейсморазведка (с глубиной исследования), геологические маршруты, литогеохимия
• Масштаб съёмки от 1:100 до 1:1 000 000; шаг профилей и точек определяется масштабом
• Направление профилей: юг — север, запад — восток, под заданным углом или параллельно грани контура
• Основные и увязочные профили (доля от основных задаётся), сдвиг сети от края участка, привязка к сетке UTM — кратно шагу
• Мгновенная статистика: число профилей, погонные километры, число точек наблюдений

Работа с проектом

• Обрезка сетей фигурой: прямой угол, прямоугольник, произвольная линия, по объекту; отмена последней обрезки; профили перерезаются «вживую»
• Привязка при рисовании: к вершинам и граням, к сетке 1′ × 1′, к сетке UTM — для профилей, скважин, объектов и обрезки
• Правка: перетаскивание вершин профилей, перемещение скважин, перенумерация (порядок, начало, префикс и суффикс), массовое переименование, выбор и групповое удаление, удаление увязочных профилей одной кнопкой
• Скважины — вертикальные и наклонные (азимут и угол), отдельные профили любой формы
• Объекты: линии, прямоугольники, круги, контуры с типами линий (сплошная, пунктир, штрихпунктир) — например, предполагаемый разлом; импорт SHP, DXF, KML/KMZ, GeoJSON; линии файла как профили или как готовая сеть
• Слои под проектом: подложка, рельеф, карты полей из режима «Карта», исторические растры, цифровая карта
• «Поле по профилям»: график поля вдоль каждого профиля, подсветка аномальных участков, таблица пересечений

Проверка по местности и логистика

• Проверка сети по местности: крутые склоны (порог по уклону), пересечения водотоков, помехи — ЛЭП, трубопроводы, дороги, здания — с охранной зоной для каждого объекта; сводка, список проблемных мест, вырезание проблемных участков из сети
• Дислокации: базы, офисы, лагеря и маршруты до участка — автоматический расчёт или трек GPX/KML; библиотека «Мои дислокации» для повторного использования в новых проектах
• Экспорт: KML и KMZ, координаты профилей в CSV, DXF для AutoCAD, SHP (ZIP) для ArcGIS и QGIS, карты в PDF (A4) и PNG

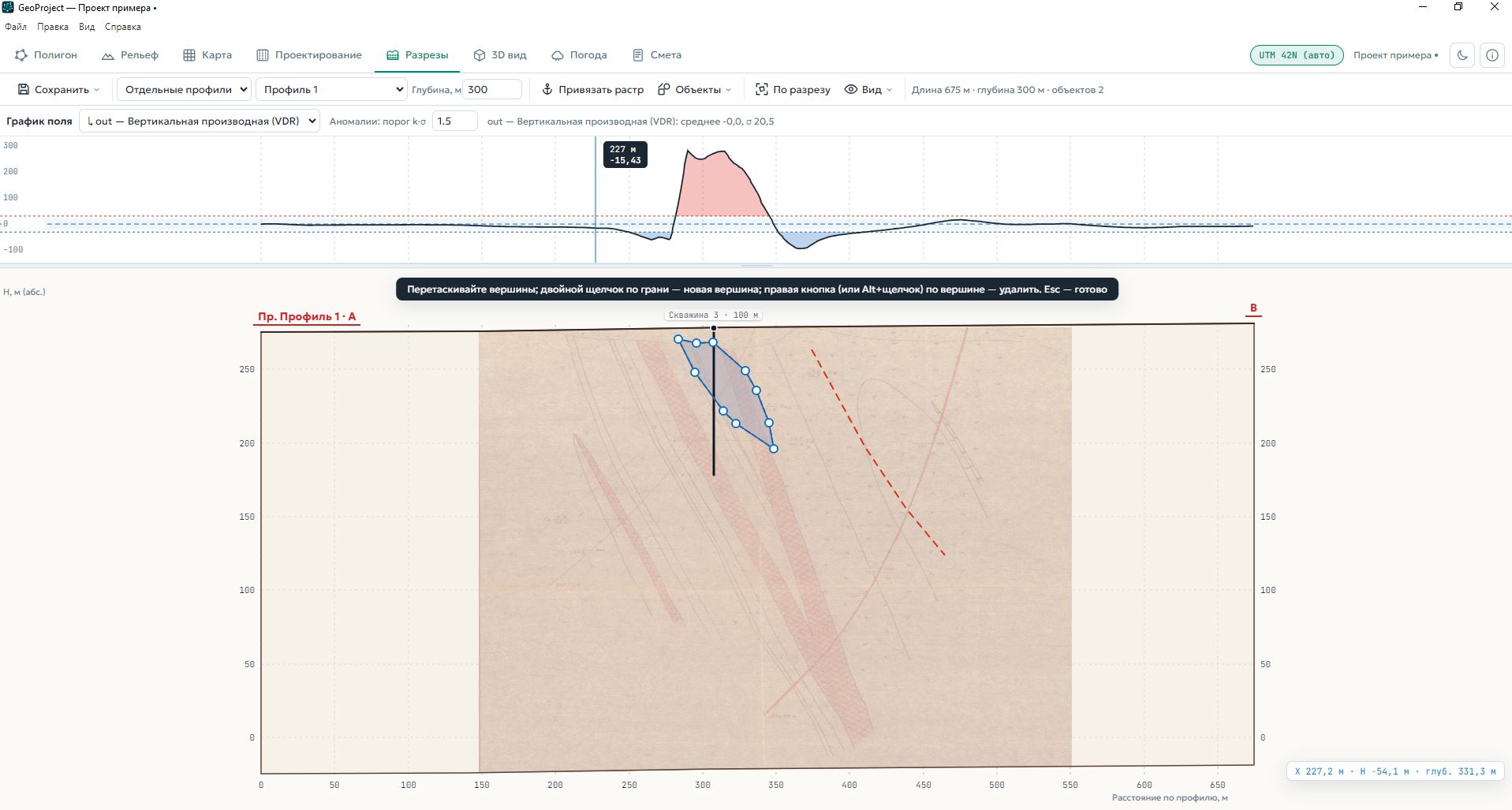

Разрез строится по любому запроектированному профилю сети или отдельному профилю на заданную глубину исследования.

• Верх разреза — рельеф вдоль профиля, низ — глубина исследования; шкалы слева, справа и снизу, сетка по глубине и метражу, промежуточные линии сетки, настройка минимума, максимума и интервала каждой шкалы
• График поля над разрезом: карта или трансформанта по профилю с порогом аномалий k·σ; ось графика совпадает с осью разреза — по аномалии можно сразу рисовать тело (например, магнитное)
• Привязка исторических разрезов: скан разреза привязывается по опорным точкам с подсказкой координат углов; растр обрезается по контуру разреза и совмещается с запроектированным профилем
• Объекты разреза: линия, контур, прямоугольник — только внутри разреза; граница по поверхности автоматически повторяет рельеф; привязка к вершинам и граням соседних объектов (общие границы тел), к сетке
• Оформление каждого объекта: цвет и толщина линии, тип линии, цвет и прозрачность заливки, порядок «выше — ниже»; правка вершин, перемещение объекта
• Скважины проекта, попадающие на профиль, отображаются на разрезе — в том числе наклонные
• Копирование объектов на другие профили с пересчётом по рельефу: выходы на поверхность остаются на поверхности, глубинные вершины переносятся по глубине, по абсолютной отметке или смешанно; перенос по простиранию; число вершин сохраняется
• Интерполяция между профилями: нарисовали тело на двух профилях — программа строит промежуточные формы на профилях между ними
• Поле «Тело»: контуры одного тела на разных профилях объединяются по имени — для каркаса в 3D
• Опция «Показать в 3D», экспорт разреза в PDF и PNG — вместе с графиком поля и условными обозначениями

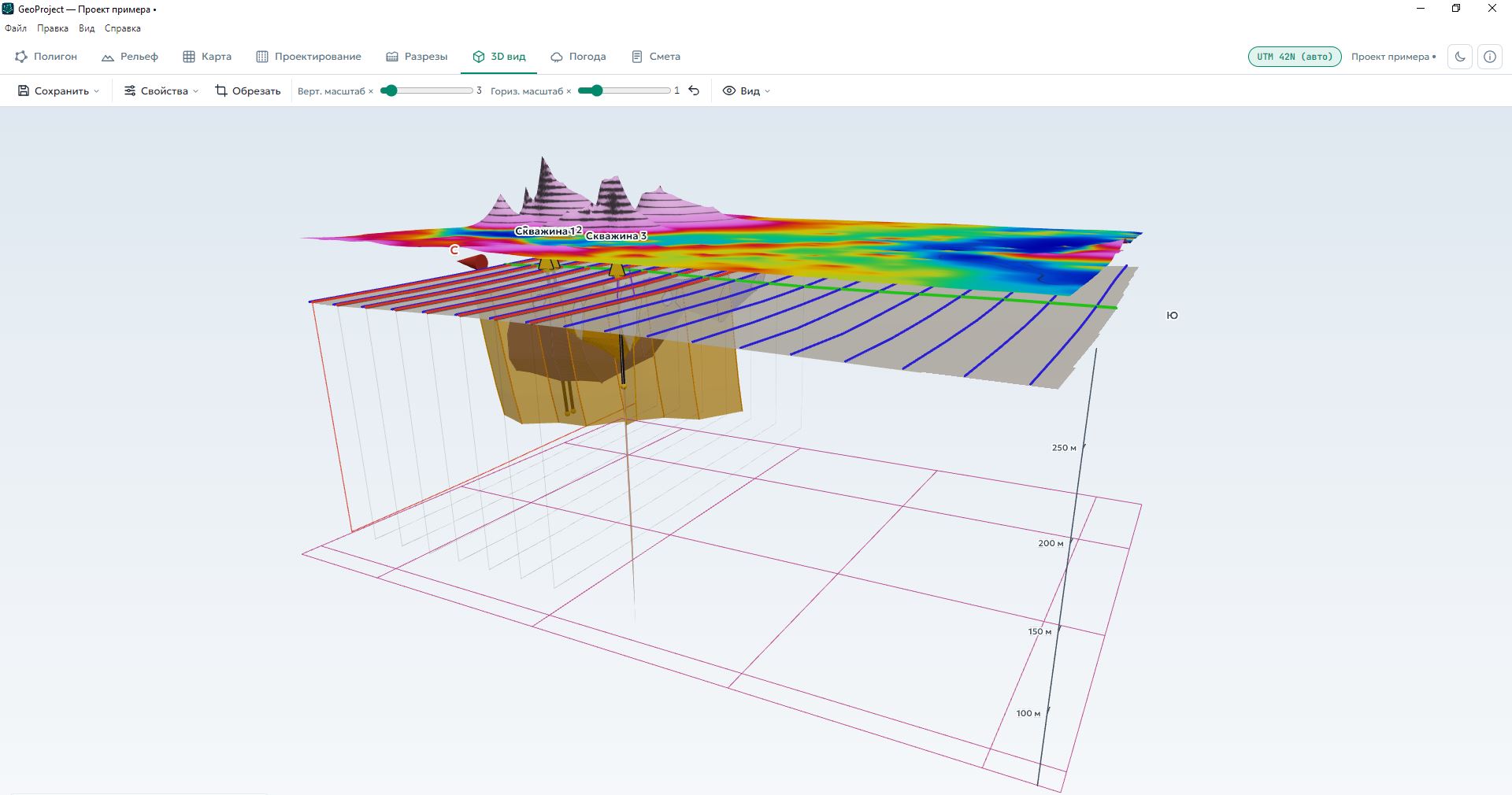

Всё, что создано в других режимах, собирается в интерактивную 3D-сцену.

• Рельеф с тепловой картой, сети профилей с подписями, разрезы электроразведки и сейсморазведки на глубину, скважины, полигон участка, растры, карты полей как поверхности над рельефом
• Разрезы из режима «Разрезы» — вертикальными плоскостями вдоль профилей, с растром и объектами; настройка контура и заливки разрезов

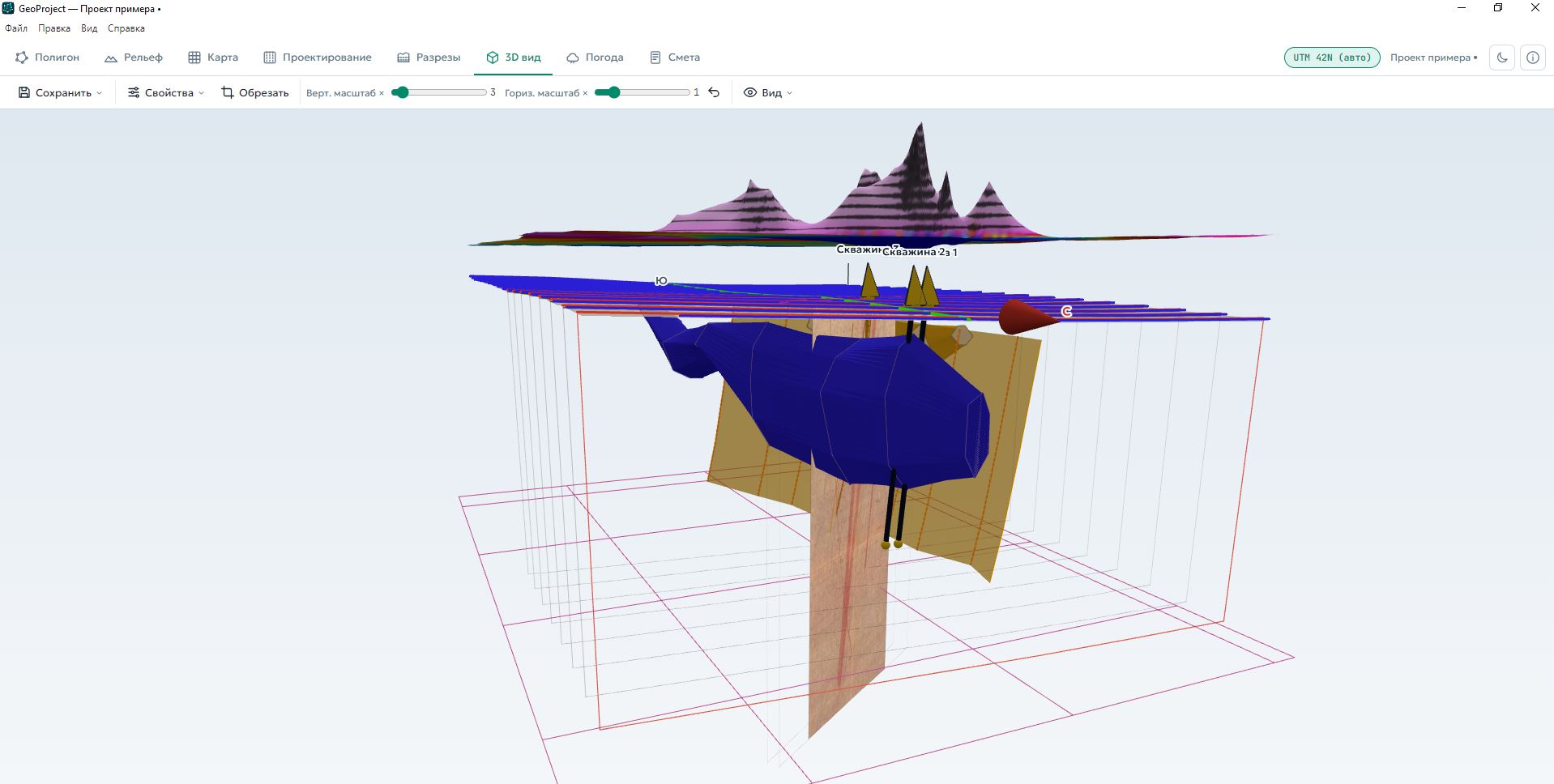

• Каркасы тел: контуры одного тела на соседних профилях сшиваются в замкнутую оболочку; линии (разломы) — в поверхность; торцы — закрыть, сузить на полшага или оставить открытыми; цвет, прозрачность, подпись
• Объём и ресурс: объём тела считается по сечениям; при заданной плотности — тоннаж руды; экспорт каркасов в OBJ и DXF 3D для Micromine, Leapfrog, Blender
• Инфраструктура в 3D: для каждого объекта задаётся расположение (на поверхности, выше, ниже), высота, грани и заливка — здания, дороги, ЛЭП над поверхностью, подземные трубопроводы; можно проектировать с учётом инфраструктуры
• Решения Эйлера — как точки-источники на глубине под рельефом
• Вертикальный и горизонтальный масштаб, готовые ракурсы (перспектива, сверху, с севера, юга, запада, востока), обрезка модели плоскостями, координатная сетка и подписи
• Экспорт вида в PDF (A4) и PNG

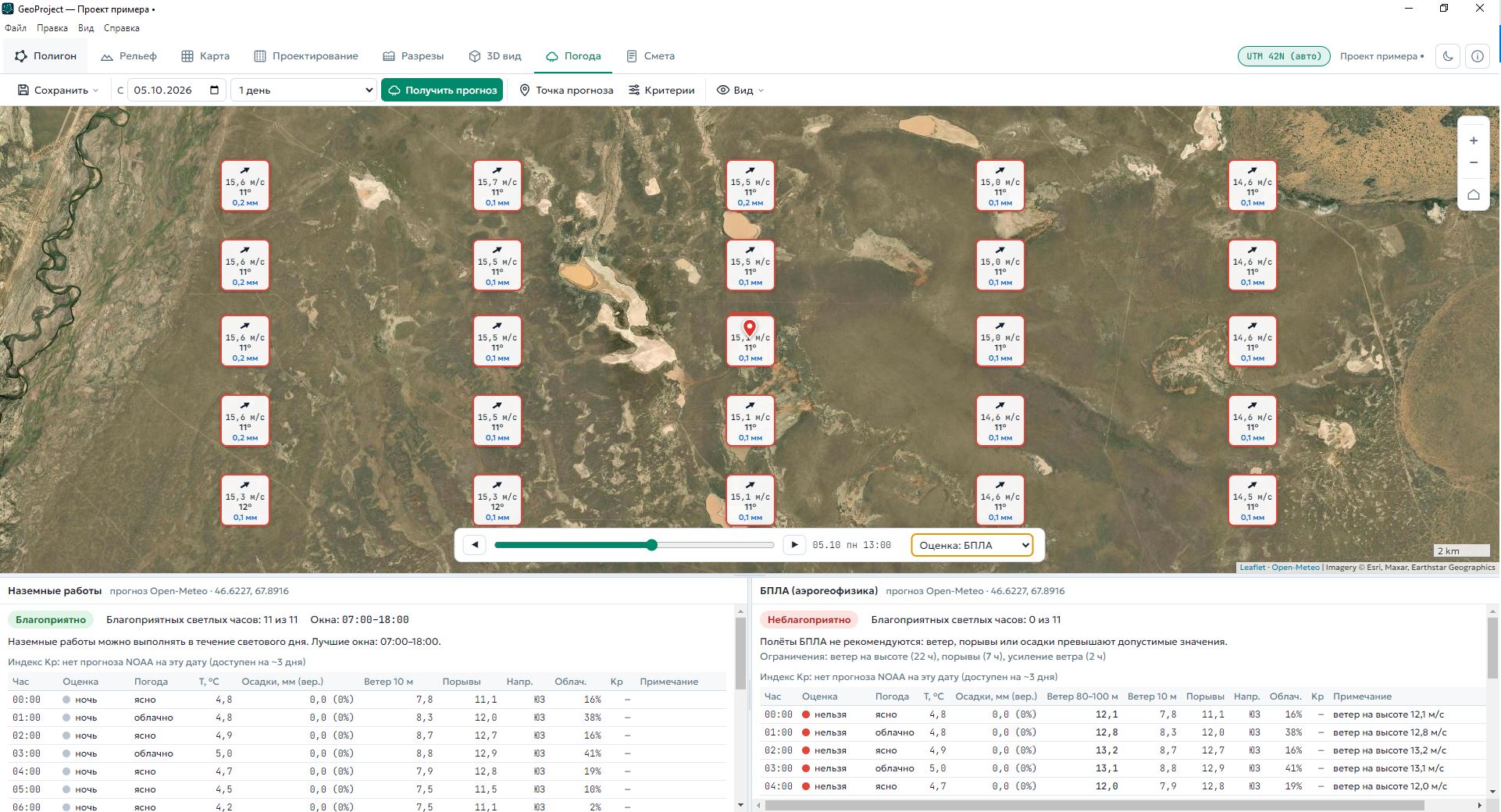

Прогноз по участку проекта — для планирования полевых выездов и аэрогеофизических работ.

• Два независимых прогноза: наземные работы и аэрогеофизика с БПЛА (ветер на высоте полёта, порывы, осадки, облачность, индекс Kp)
• Период от одного дня до 16 дней, а также месяц по архивным данным
• Прогноз на карте — сетка точек по всей площади участка, ползунок по часам, радар осадков
• Оценка «благоприятно / неблагоприятно» по настраиваемым критериям; благоприятные часы и окна работ по суткам
• Экспорт прогнозов для наземных работ и для БПЛА в PDF

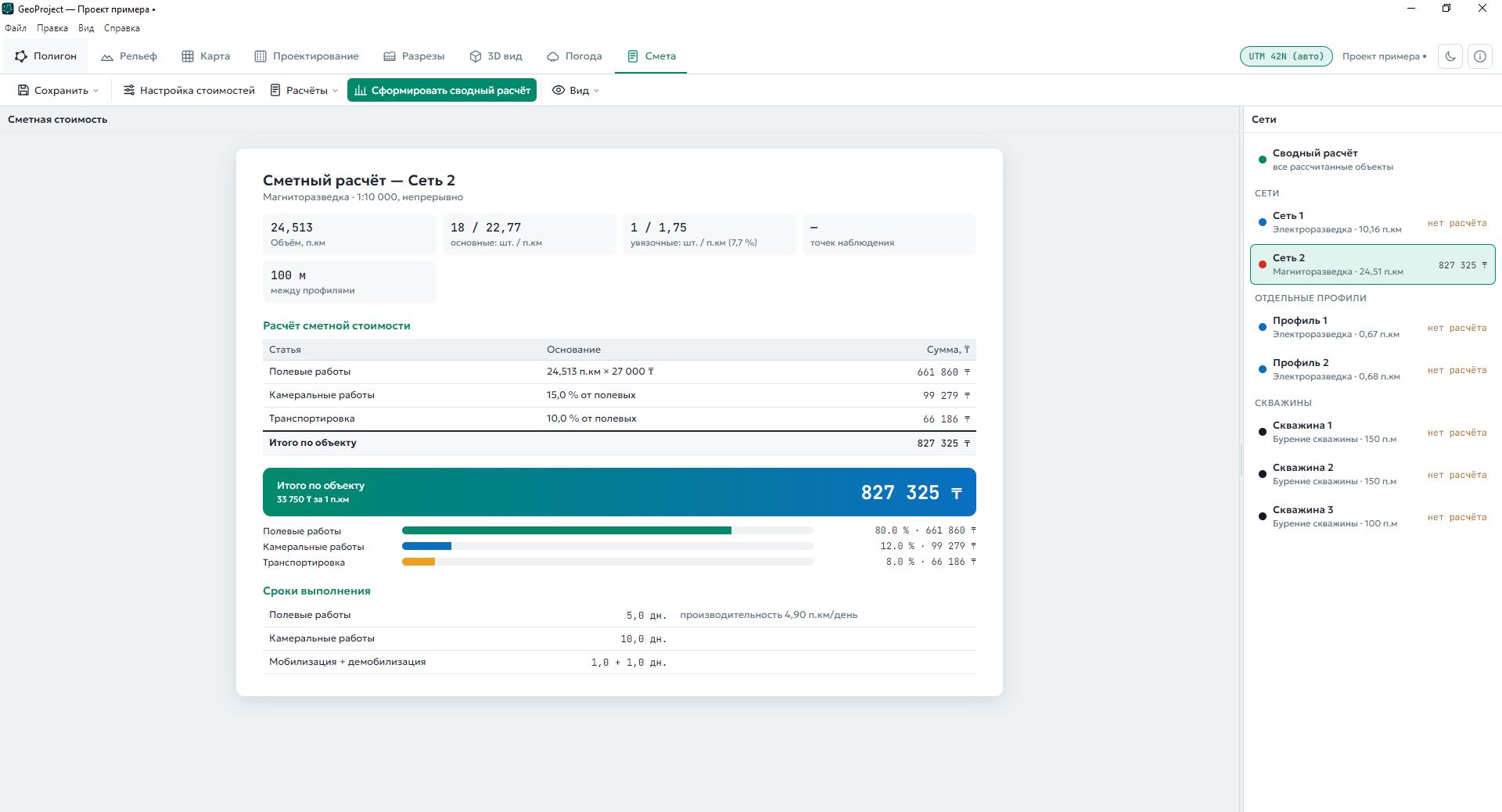

Объёмы берутся прямо из проекта — смета всегда соответствует тому, что запроектировано.

• Расчёт по каждой сети, отдельному профилю и скважине, а также сводный расчёт по всему проекту
• Полевые работы (стоимость погонного километра), камеральные работы и транспортировка (доля от полевых), бурение скважин по погонным метрам
• Сроки: производительность, продолжительность полевых и камеральных работ, мобилизация и демобилизация
• Настраиваемые стоимости; структура затрат в виде диаграммы долей
• Экспорт сметы в PDF для согласования с недропользователем и инвестором
